Le câble de supportage



Les câbles de supportage sont des éléments peu connus. Pourtant, ils sont présents dans bon nombre d'endroit. Ils passent parfois inaperçus mais sont indispensables dans certains cas. Découvrez dans ce guide, l'utilisation des câbles de supportage ainsi que leur montage.



Quelle utilisation ?


1. Utilisation globale :



CVC et mécanique :

• Gaine de ventilation circulaire.

• Gaine de ventilation rectangulaire.

• Systèmes de chauffage.

• Ventilo-convecteur.

• Poutres froides.

• Tuyau de gaz.

• Canalisations d’eau.



Électricité :

• Luminaires et éclairages.

• Canalisations électriques préfabriquées.

• Chemins de câbles en fil.

• Chemins de câbles en tôle.

• Échelle à câbles.

• Goulotte métallique pleine.

• Systèmes de surveillance.

• Réseaux secondaire.

• Systèmes acoustique.



Spécifique :

• Support Sismiques.

• Chambres froides.

• Agencement et Signalétique.

• Support sur mesure.





2. Utilisation par produits :

Le clip de fixation Rize permet de fermer et de bloquer le câble. Quand au câble Rize il permet de tout suspendre et deceinturer tous les éléments de structure ou de support.Avec le câble Zip-lock vous pouvez ceinturer les poutres, les pannes et toutes les structures existantes.

Le câble Try-Lock est un système de support pour les chemins de câbles. Pour les chemins de câble en fil, en tôle, pour le rail, les poutres froides et les panneaux rayonnants. Ce système autorise le chargement par les côtés.

La suspension pour butée pour luminaire Luma-Lock sert de support pour les installations électriques et mécaniques. Adapté pour les supports primaires et secondaires afin de suspendre les luminaires et systèmes d’éclairage, lessystèmes de chauffage, les boîtes plenum, les échelles et les chemins de câble.





Le montage du clip et des câbles :



1. Montage général :


Pour des charges de 10 kg, de 50 kg, de 75 kg et de 120 kg :

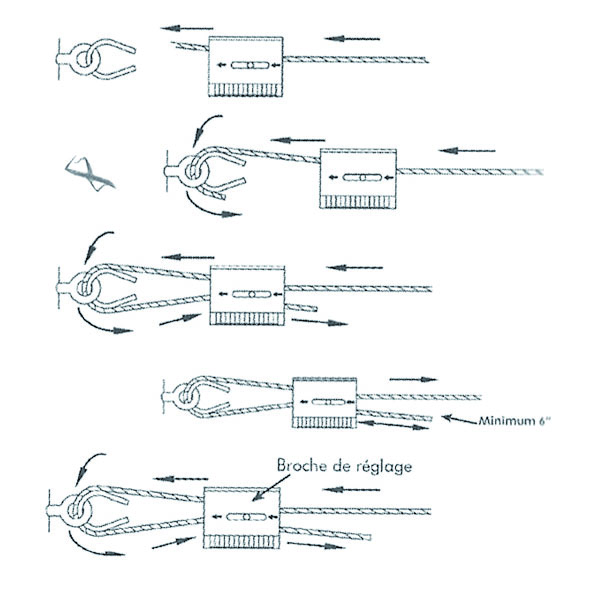

instruction montage câble + clip



1) Couper le câble à la longueur désirée.



2) Passer une extrémité du câble dans le clip dans le sens de la flèche et tirer suffisamment decâble pour le passer autour du point d’ancrage.



3) Repasser l’extrémité du câble dans le clip et tirer sur le câble sur au moins 15 cm après lasortie du clip.



4) Ceinturer l’objet à suspendre avec le câble puis repasser à travers le clip.









Pour des charges de 230 kg :

Une suspension utilisant deux clips peut être réalisée comme ci-dessus. Pour réaliser une suspensionavec un seul clip, il faut prendre en compte les instructions ci-dessous :

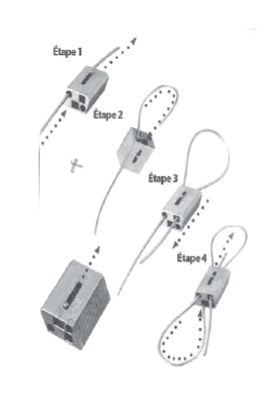

montage cable 230 kg





1) Passer le câble dans le trou circulaire du clip puis à travers ou autour d’un point d’ancrage.



2) Passer l’extrémité de la boucle du câble dans l’un des canaux de blocage du clip et tirer le sur aumoins 15 cm.



3) Ceinturer votre support ou l’objet à suspendre avec l’autre partie du câble, puis passer l’extrémité ducâble à travers le dernier canal de blocage et tirer le sur au moins 15 cm.











2. Montage complémentaire en fonction des produits :

cable rize

Câble Rize : Seul un coupe-câble est nécessaire. S’utilise avec un clip de fixation RIZE.



Câble Zip-Lock : Seul un coupe-câble suffit.



1) Passer l’oeillet autour de la poutre ou de la panne.

2) Passer l’extrémité du câble à travers l’oeillet pour créer une fixation sans frottement.

3) Passer le câble à travers le clip.

4) Passer à travers ou autour de l’objet à suspendre et repasser dans le clip.

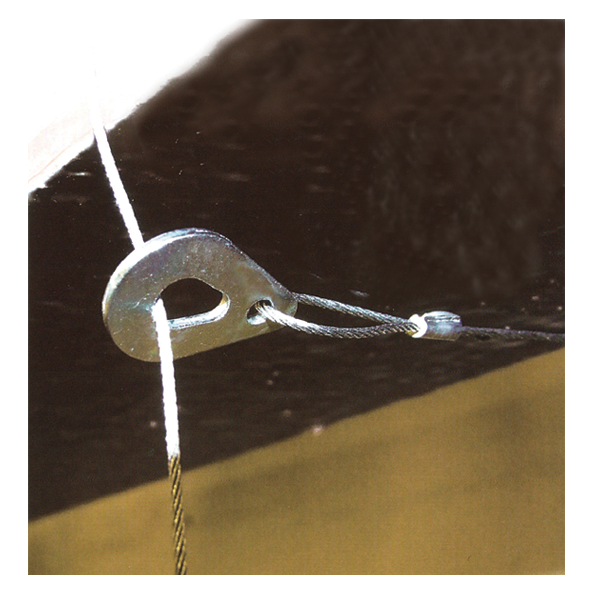

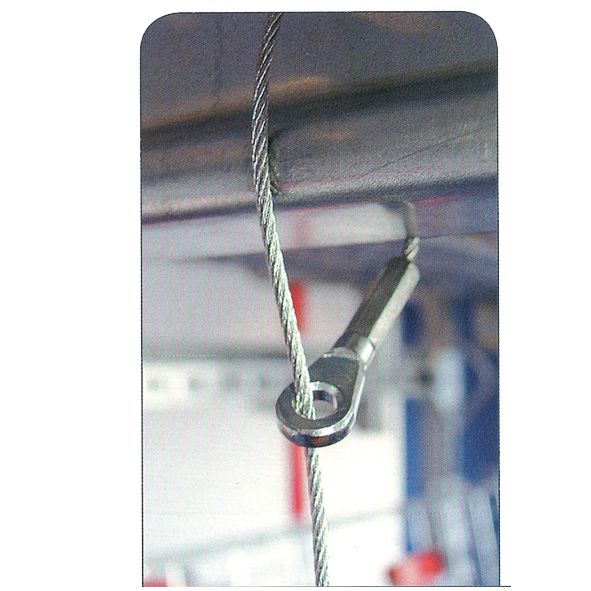

                      cable zip lock   mise en situation clip zipmise en situation zip clip





Câble Try-Lock : La pose du système Try-Lock peut se faire au sol. À utiliser avec uncâble Rize ou Zip-Lock et avec un clip de fixation.

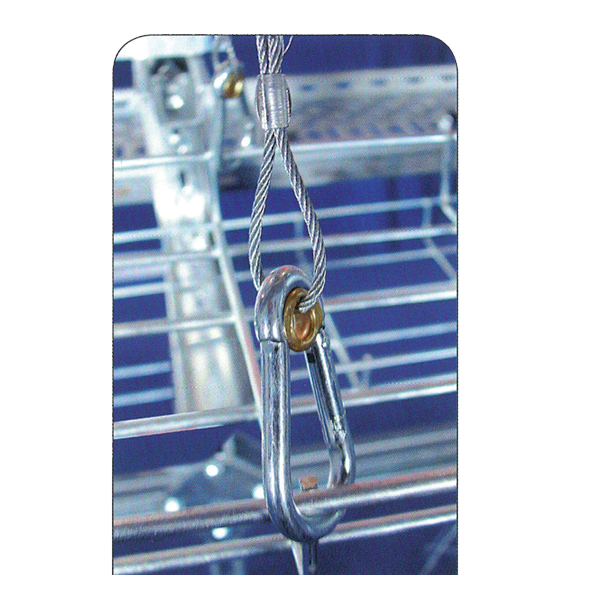

cable rize situation



1) Clipper le mousqueton d’un côté du chemin de câble, clipper l’autremousqueton de l’autre coté.

2) Passer l’extrémité libre du câble de la suspension supérieure à travers la boucleprotégée par le plastique puis ajuster à la hauteur et au niveau requis grâce au clip.

L’angle formé par les câbles avec mousquetons ne doit pas dépasser 60 degrés.

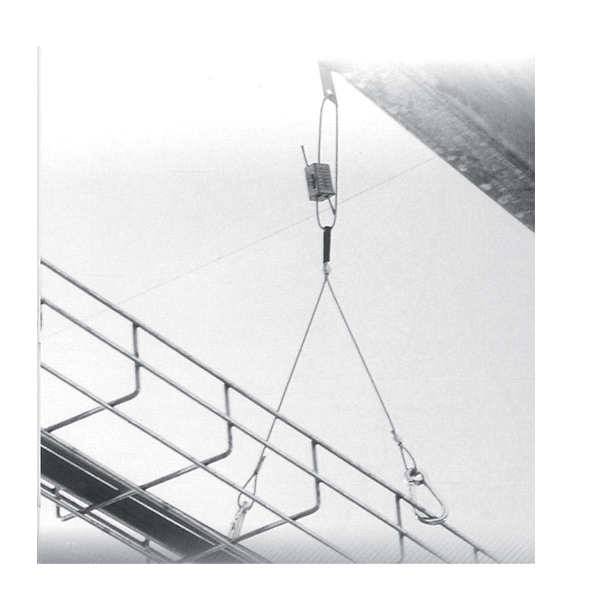

cable try lock 1       cable try lock 2        câble try lock 3





Suspension pour butée pour luminaire Luma-Lock :

La hauteur peut être ajustée lors del’installation. Installation au sol possible avant élévation. À utiliser avec un câble Rize ouZip-Lock et avec un clip de fixation.

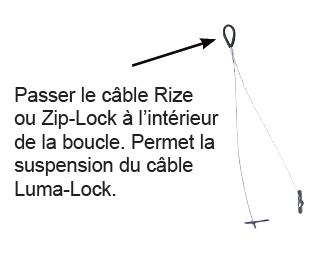

cable zip lock situation

1) Attacher les 2 butées à l’arrière du système à suspendre.

2) En insérant la butée parallèlement au câble, celle-ci s’inclinera à 90 degrés.

3) Passer l’extrémité libre du câble de suspension à travers la boucle protégée par leplastique puis ajuster à la hauteur et au niveau requis grâce au clip.

L’angle formé par les câbles avec butées ne doit pas dépasser 60 degrés.

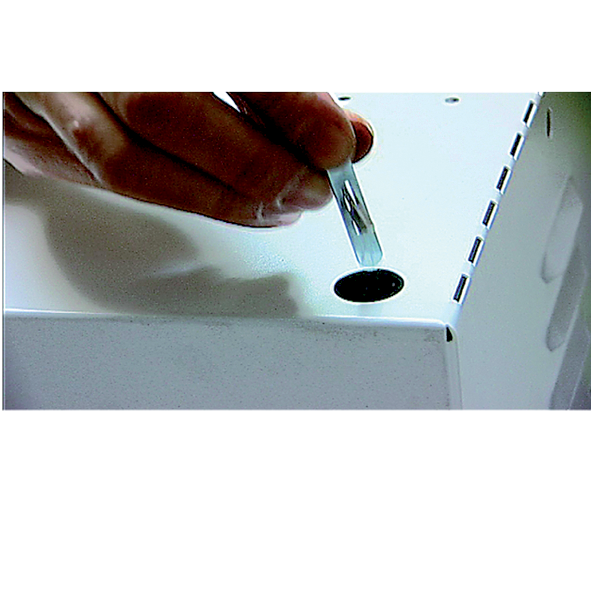

installation suspendue luma lock
