Réservoir à diaphragme PWB-LX 150L 10 Bar JETLY - 305150

Découvrez le Réservoir à diaphragme PWB-LX 100L 10 Bar JETLY

Caractéristiques techniques :

Pression de service maximum : Jusqu'à 10 bar pour tous les modèles et jusqu'à 16 bar pour le PWB 18L-16B

Largeur de gamme :De 8L à 450L pour les PWB et GC 18L et 24L pour la gamme AWB recouverte d'une protection « All-Weather » résistant à toutes les conditions atmosphériques

JETLY  vous propose les kit de raccordement GC pour simplifier l'installation du réservoir et de son contacteur manométrique.

Idée JETLY : Ne changez pas un ballon trop petit, mais rajoutez simplement un 2^nd réservoir, les 2 volumes se cumuleront.

La conception, la qualité de la fabrication, les matériaux employés, la finition, ainsi que le contrôle individuel de chaque réservoir en fin de production, permettent de
vous offrir une garantie totale de 5 ans sur nos réservoirs CHALLENGER qui ne nécessitent aucune maintenance une fois installés.
• Acier et système de soudure MIG de très grande qualité.
• La conception du diaphragme, de technologie CAD-2 brevetée
(double à partir de 100 litres), permet un fonctionnement optimum.
• Absence de corrosion et de prolifération bactériologique grâce au choix des matériaux en contact avec l’eau.
• Chambre pressurisée entièrement étanche.
• Finition à la peinture de polyuréthane résistante aux intempéries et aux UV, sur une couche Epoxy de protection.

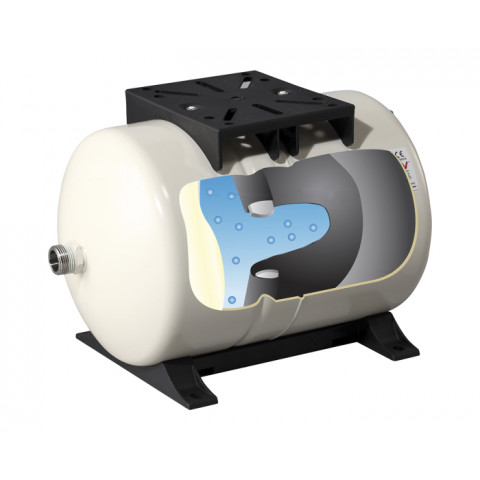

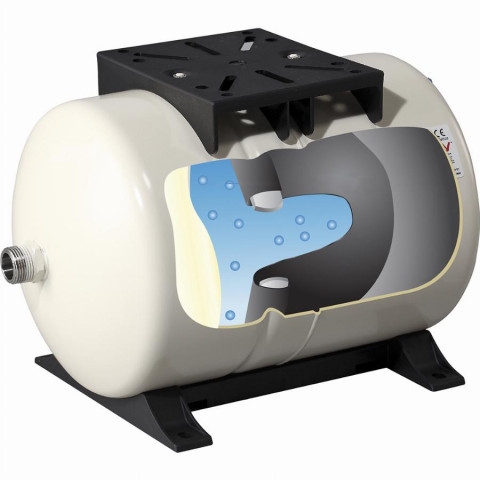

• Le réservoir à diaphragme est livré déjà prégonflé et contrôlé. Le diaphragme garantit que l’eau et l’air ne puissent rentrer en
  contact, évitant ainsi tout risque de perte de pression et de corrosion.
• Quand la pompe démarre (enclenchement du pressostat), l’eau rentre dans le réservoir car la pression de l’installation
  dépasse la pression de prégonflage du réservoir. On accumule ainsi une réserve d’eau sous pression.
•  Quand la pression à l’intérieur du réservoir atteint la pression de déclenchement du pressostat, la pompe s’arrête. La quantité
  maximum d’eau a été accumulée sous pression dans le réservoir.
•  Lorsqu’on soutire de l’eau à un robinet, la pression contenue dans le réservoir pousse l’eau dans l’installation. Avec un réservoir dont le volume a été calculé correctement, on réduit au maximum les démarrages de la pompe


  Attest. de conf. San. : ACS	Oui
  Conception du réservoir	Sans entretien garanti 5 ans
  Diamètre de raccordement	1'' Femelle
  Dim. embal L x l x H (en mm)	1110x440x440
  Installation du réservoir	Sur pied vertical
  Matière du réservoir	Acier
  Matière racc. ou contre bride	Acier Inox
  Poids avec emballage (en Kg)	26.8
  Diamètre ext. (en mm)	614.0
  Volume du réservoir (en L)	150

AVANT MISE EN SERVICE, CONTRÔLER ET AJUSTER LA PRESSION DE GONFLAGE DU RÉSERVOIR.

Accessoires :

• Support pompe pour PWB de 60 à 150V 937605 À fixer sur le haut du réservoir pour montage direct de la pompe. GC 200 à 450V 937606

• Kit raccordement GC bobine Inox 304 MM - 1" 455093Comprend : bobine inox 304 longueur 400 mm, Ø 1", raccord 5 voies, mano 0-6 radial, rouleau téflon. Réduction inox MF 1"1/4. Livré en kit à monter.

• Kit raccordement GC flexible 455090 455092Comprend : flexible 500 mm - 1", raccord 5 voies, contacteur XMP 6, mano 0-6 radial, rouleau téflon. Réduction inox MF 1"1/4 - 1".455092 : caractéristisque idem ci-dessus avec contacteur XMP-12

• Bobine Inox 3016 MM1" avec piquage 1/2" 455091 Bobine inox 316L longueur 400 mm, avec piquage 1/2"pour raccorder le contacteur mano. Livré avec réduction inox pour raccorder sur sortie femelle 1"1/4 des réservoirs GC

• Anneau de levage 937607 Facilite la manutention des réservoirs GC 200/240/310/450.
