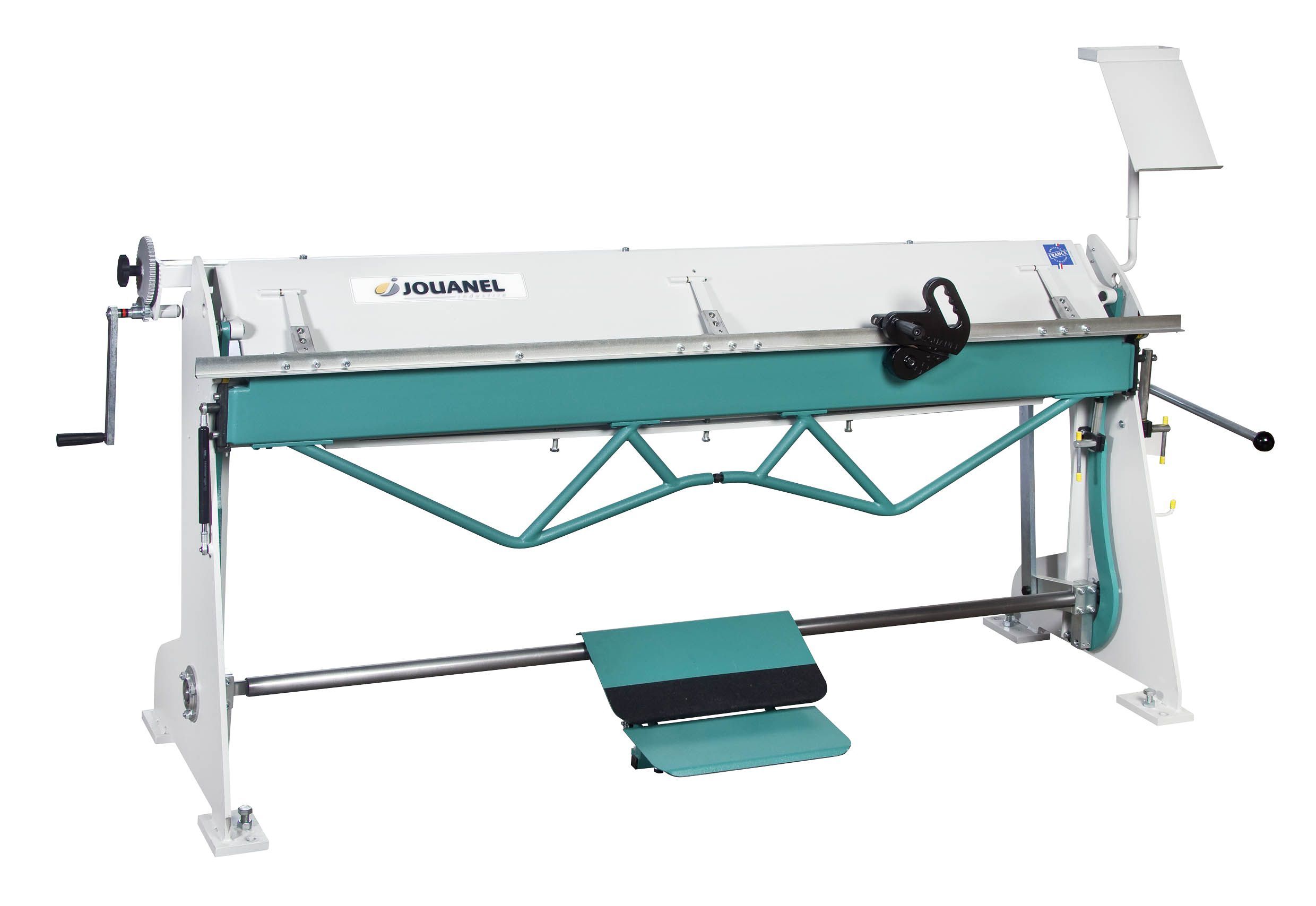

Plieuse manuelle d'atelier PZX2040 Jouanel
Description
Découvrez la plieuse manuelle d’atelier PZX 2040 de chez Jouanel, l’indispensable pour tous vos travaux de zinguerie
La plieuse PZX est la première plieuse manuelle d’atelier à tablier ergonomique développée en relation avec la CRAM.
Ergonomique, sa conception avec dégagement central du tablier permet à l’opérateur d’être en position optimale lors du pliage et ainsi d’améliorer son confort de travail.
La plieuse PZX Jouanel est indispensable pour un façonnage rapide et précis des pièces de zinc ou d’acier destinées aux métiers de la couverture. Elle vous permettra de travailler avec confort et sécurité.
Les + produits :
- Machine réglée en usine, prête à l’emploi
- Règle de pince interchangeable
- Machine puissante permettant un pliage sans effort
- Tablier assisté par un vérin pour limiter l’effort de pliage
- Fabriqué en France
- Plaque signalétique sur la machine permettant la traçabilité (SAV, maintenance…)
Equipements standards :
- Tablier ergonomique avec règle étroite 12 mm sur PZX2040
- Règle de pince interchangeable 155°
- Assistance au pliage par vérin garantissant fiabilité et rapidité de travail
- Butée angulaire graduée
- Pédale de serrage
- Pédale de desserrage
- Pupitre et support d’outils
- Levier de manœuvre de la pince coté droit de la machine
| Equipements en option | |
|
|

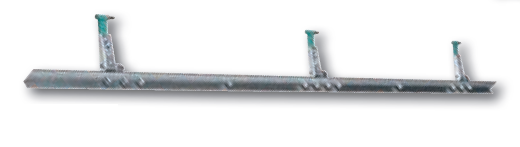

Butée arrière à glissière type x 2 bras de butée avec graduation, réglable de 60 à 500 mm pour le maintien arrière de la feuille. Les bras de butée coulissent sur le rail de fixation sur la largeur de la machine. |
|
|

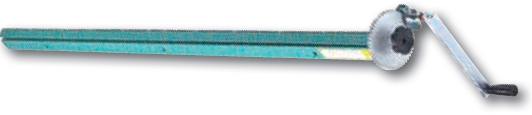

Accessoire à boudiner diamètre 14 ou 16 Cet accessoire permet la réalisation de boudins circulaires. Il est fixé à l’arrière de la plieuse mais peut également être utilisé de manière indépendante fixé sur un établi. Ø14 donne des ourlets d’environ ø16 mm extérieur Ø16 donne des ourlets d’environ ø18 mm extérieur |
|
|
Rail de guidage pour couteau à molettes Accessoire permettant une coupe régulière et droite de la feuille qui est bloquée en position par la pince de plieuse. |
|
|
Couteau à molettes (prévoir un rail de guidage) Corps en aluminium : léger, maniable et robuste. Molettes en acier traité pour une meilleure longévité. Guidage sur rail garantissant la précision de coupe. Capacité zinc 0,8 mm - acier 0,7 mm - alu 0,8 mm.
|
Caractéristiques de la plieuse :
- Longueur utile de pliage (mm) : 2040
- Capacité ZINC (mm) : 1,2
- Pour réalisation d’une pince (pli à 180°) ZINC : 1,0
- Capacité ACIER S235 Jr (mm) : 1,0
- Pour réalisation d’une pince (pli à 180°) ACIER : 0,7
- Ouverture de pince (mm) : 100
- Dimensions (mm) : 2420 x 690 x 1520
- Hauteur de la table (mm) : 920
- Poids brut (kg) : 470
- Largeur de pli mini : 10 à 15 fois l’épaisseur selon métal
- Rayon de pli : 2 à 2,5 fois l’épaisseur selon métal
Consultez enfin le dessin technique de la plieuse dans la fiche technique téléchargeable ci-contre.
Plus d’information
| Type | Plieuse manuelle d'atelier PZX |
|---|---|
| Délai de livraison | Sous 15 jours |
| Garantie en années | 1 an |
| Certification | 0 |
| Référence Fabricant | PZX2040 + RZX2040A + CCMA + ABH14-16-204 + BAH16-2040 + ETBX2040 |
| Origine de fabrication | France |
