Les pieds de poteau Simpson Strong Tie



Les pieds de poteau sont des éléments essentiels à la tenue et à la pérennité des structures. C’est sur les pieds de poteau que viennent se concentrer l’ensemble des applications de ces dernières. Ils jouent également un rôle essentiel dans la préservation du bois en le protégeant des remontés d’humidité et/ou des attaques fongiques. Le comportement de ces pièces maitresses doit donc impérativement être garanti.

Retrouvez à la vente notre gamme de pieds de poteau Simpson Strong Tie.



Comment choisir son pied de poteau ?



En règle générale, le choix du pied de poteau est déterminé par un bureau d’études qui précisera, en fonction des sollicitations, lequel est le plus adapté.


Les différentes directions de sollicitations représentées sont :

FR1 : Effort de compression au droit de l’axe central du poteau.

FR2 : Effort de soulèvement au droit de l’axe central du poteau

HR1 : Effort latéral maximum toléré au niveau du centre de gravité des éléments de fixation.

HR2 : Effort latéral maximum toléré au niveau du bout de bois.

visuel sollicitation pied de poteau

Bien choisir votre pied de poteau



Voici les questions à se poser pour trouver son pied de poteau :



- Souhaitez-vous un pied de poteau réglable ?

- Souhaitez-vous qu’il reprenne les charges au soulèvement ?

- Souhaitez-vous qu’il soit réglable après la pose ?

- Souhaitez-vous un pied de poteau en Inox ?

- Souhaitez-vous qu’il prenne les charges au soulèvement ?



Trouvez votre pied de poteau en fonction de la valeur caractéristique en compression.



visuel mise en oeuvre pieds de poteau



Les pieds de poteaux Simpson Strong-Tie

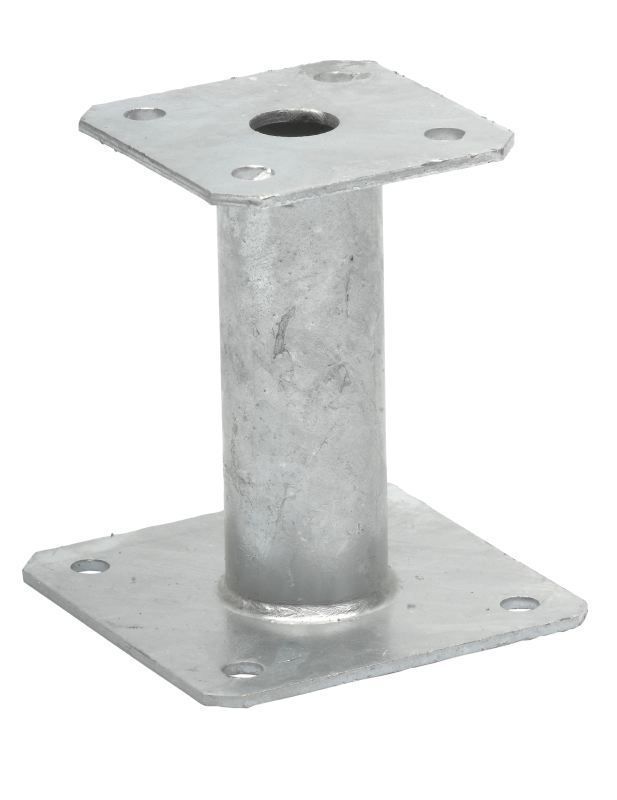

- PPA-FPB / Pieds de poteau fixes : Pieds de poteau polyvalents, couramment utilisés dans les applications structurelles.

- Matière : Acier S235 JR suivant NF en 10025, galvanisé à chaud suivant NF EN ISO 1461

- Avantage : aucun usinage nécessaire



Applications :

Support porteur : bois massif, lamellé-collé, béton.

Support porté : bois massif, bois composite, lamellé-collé.

Domaine d’utilisation : Poteaux d’auvent, pergola, véranda



Fixations :

Sur poteau : Boulons, tirefonds LAG 10x80

Sur béton : Cheville mécanique, goujon WA M10-78/5 , Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25

visuel pied de poteau PPA

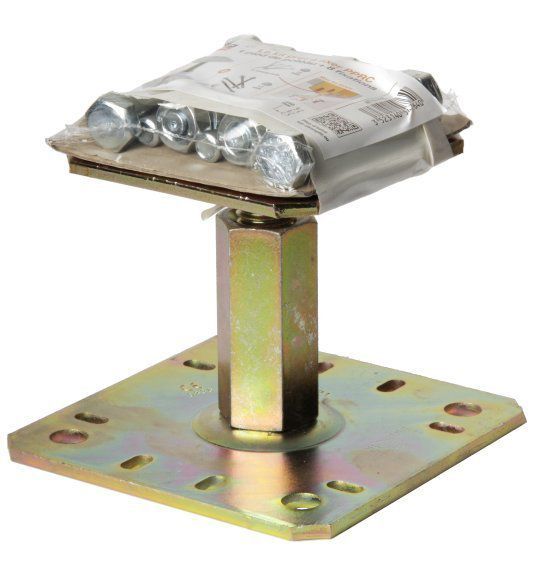

- APB100/150 – PPRC – PB – PPRIX – Pieds de poteau réglables : réglable en hauteur, simples et rapides à installer.

Le modèle inox est recommandé dans des atmosphères corrosives.

visuel pied de poteau réglable

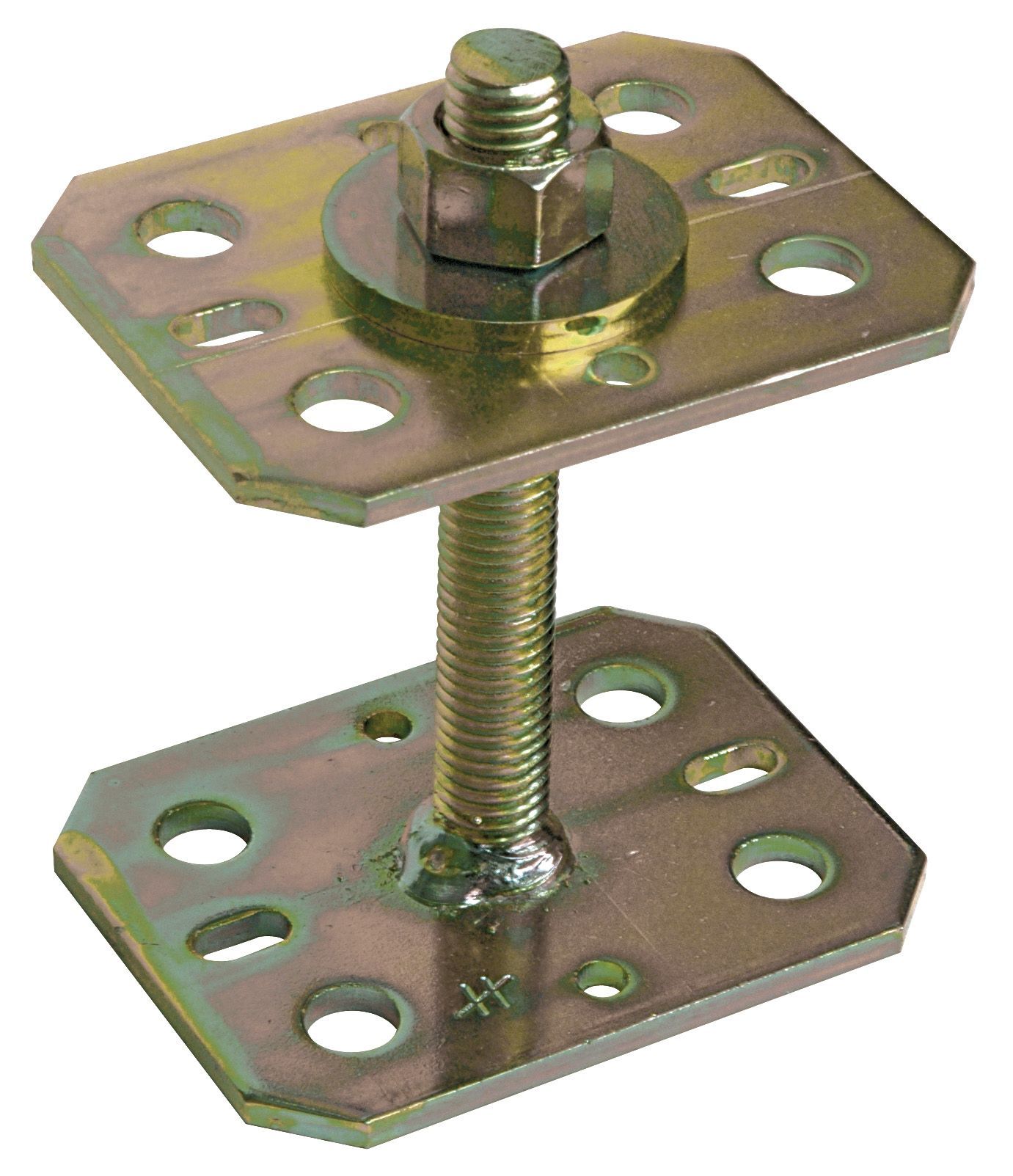

- APB – PPMINI / Pieds de poteau mini : pieds de poteau adaptés  la fixation de planchers chauffants ou de garde corps.

visuel pied de poteau mini

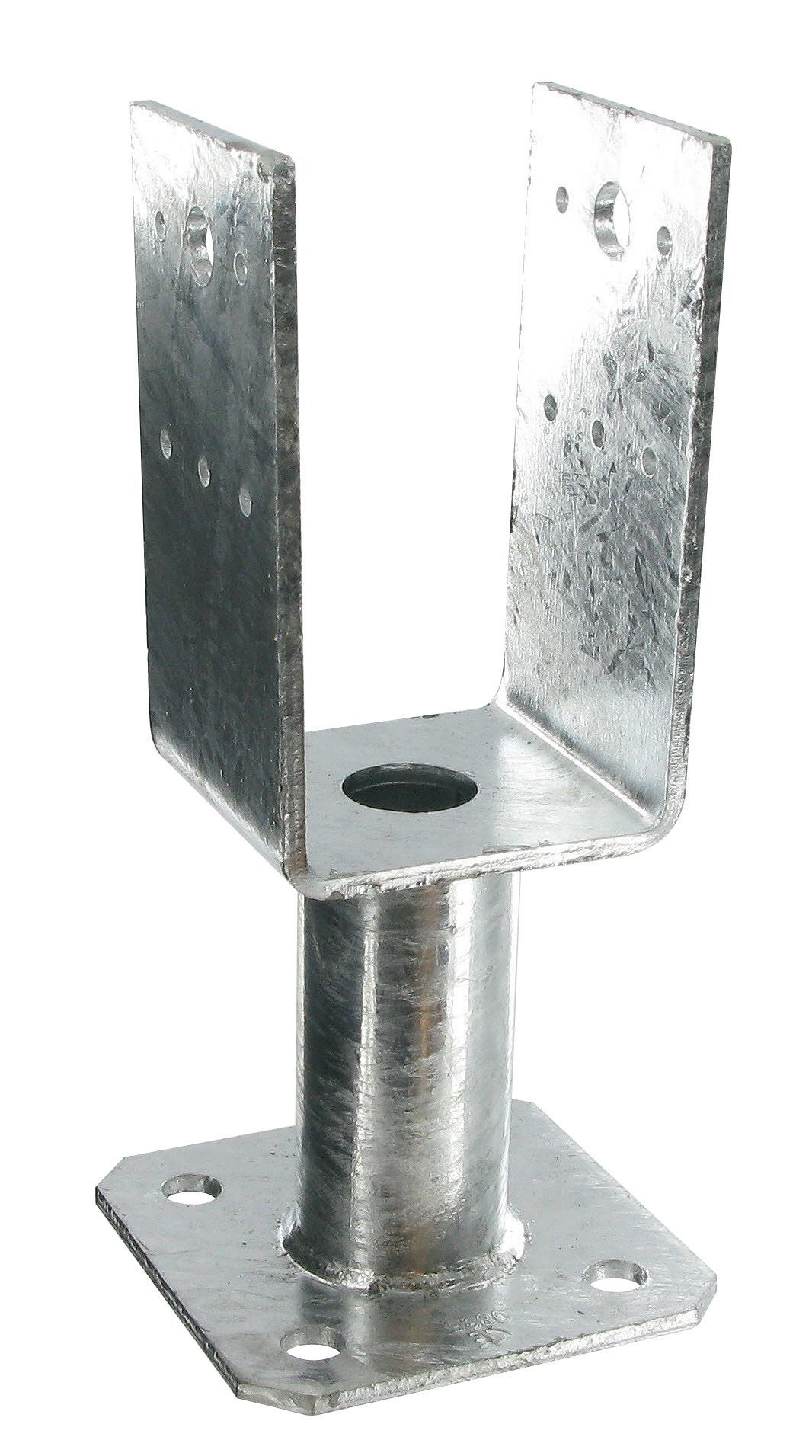

- PPUP / Pieds de poteau en U avec platine : la platine inférieure de ce pied de poteau en U permet d’ancrer le poteau directement sur la dalle béton.

Il ne nécessite pas de réservation et l’assemblage peut être réalisé après le scellement de la platine.

visuel pied de poteau en u avec platine

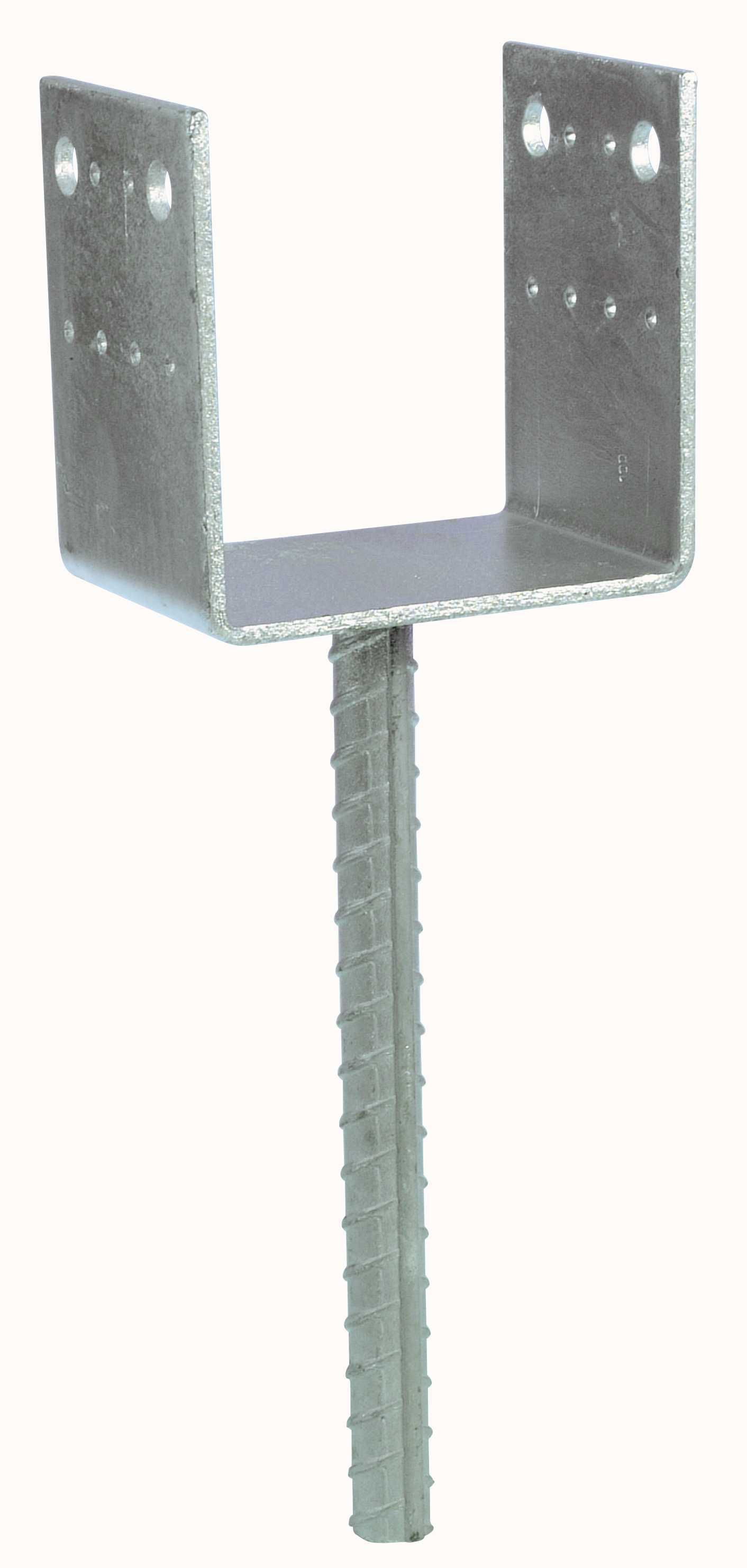

- PPD / Pieds de poteau en U à sceller : conçus pour faciliter le montage.

L’installation dans le béton nécessite des réservations mais permet de régler les niveaux avant de couler le béton.

visuel pied de poteau en U a sceller



PB319 / Pieds de poteau réglables vario : offrent une grande polyvalence d’utilisation. Disponibles avec platine ou fer à béton, l’assemblage peut être réalisé après le scellement de a platine.

visuel pied de poteau réglable vario

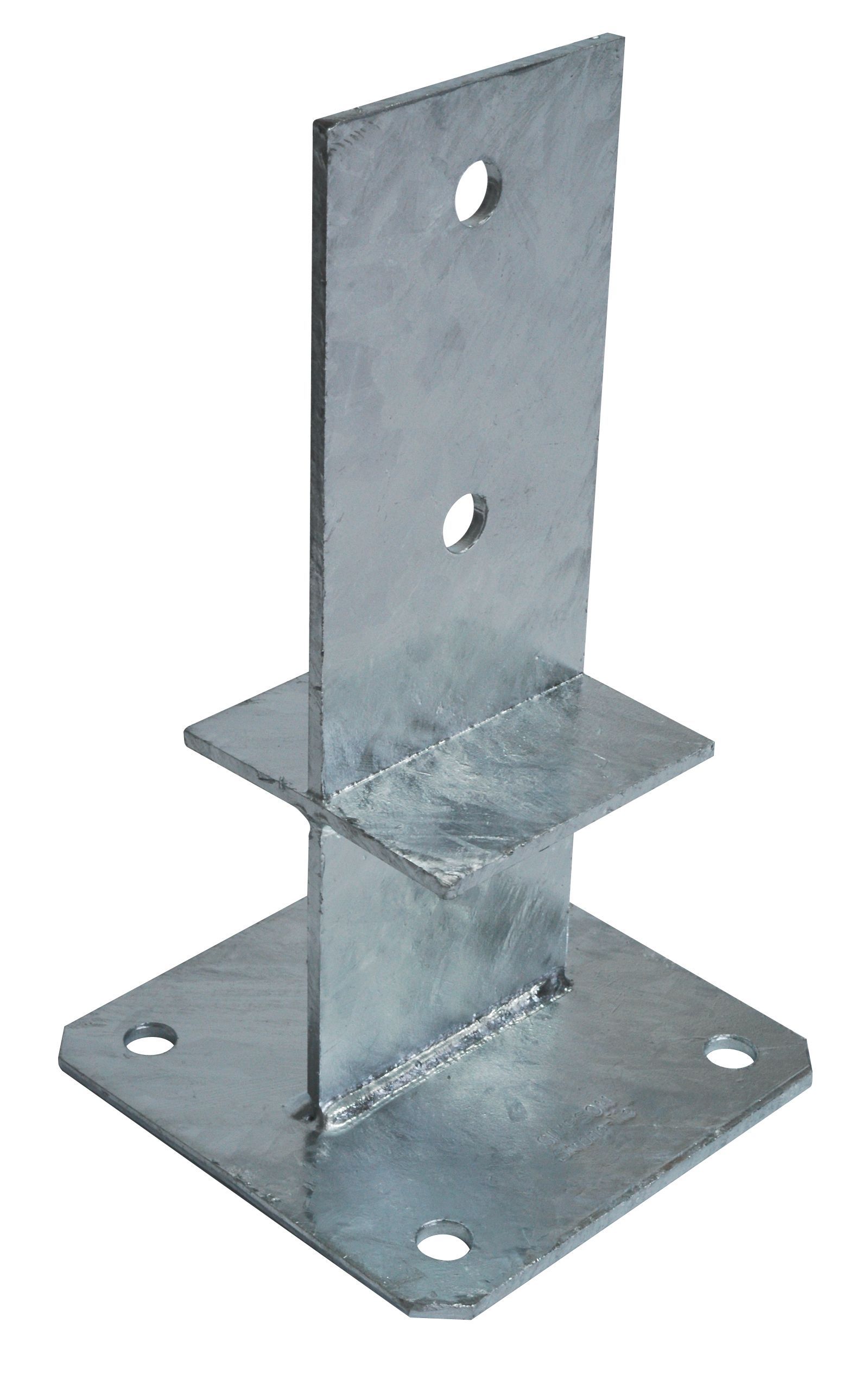

- PPS – PPSDT / Pieds de poteau en âme avec platine : permettent la réalisation d’assemblage discrets et fiables. Leur conception en âme assure des charges au soulèvement.

Conseils : utilisez un modèle en inox dans les atmosphères corrosives mais dans des conditions très restrictives.

visuel pied de poteau en ame avec platine



- PISB /Pieds de poteau fortes charges : permettent une reprise de charge importante en compression. Ils doivent être boulonnés sur un support rigide de type béton.

visuel pied de poteau forte charge

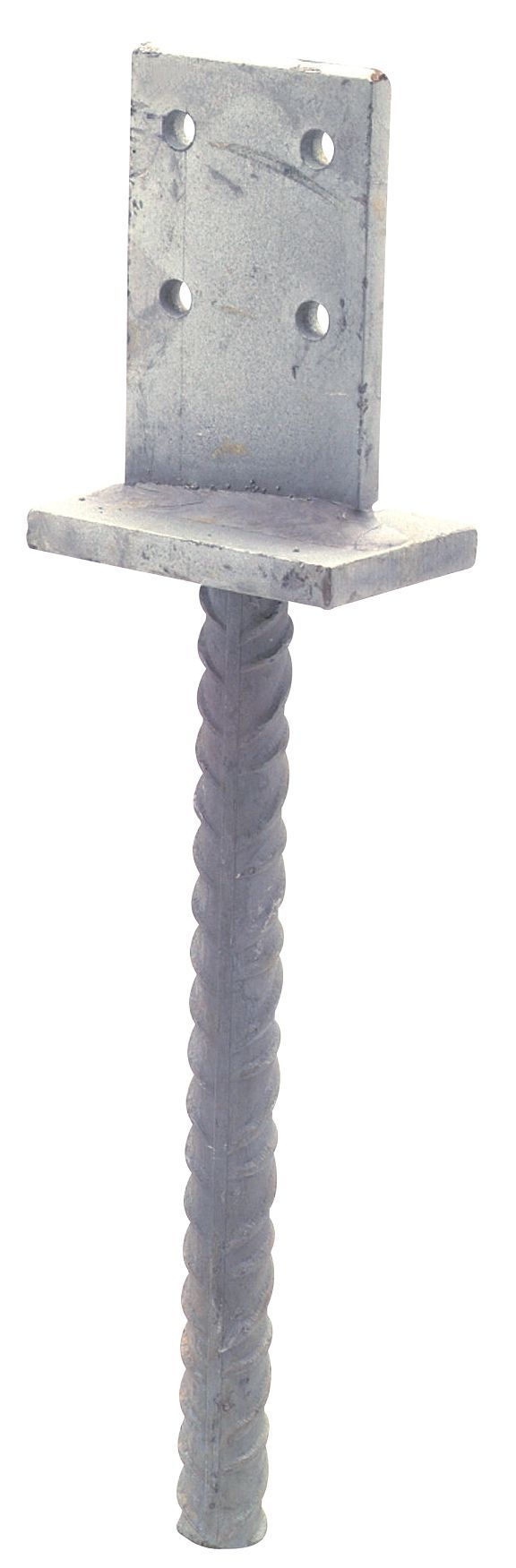

- PPI/ Pieds de poteau en âme à sceller : utilisé pour ancrer et protéger les poteaux du pourissement. Il doit être scellé dans le béton.

visuel pied de poteau en ame a sceller

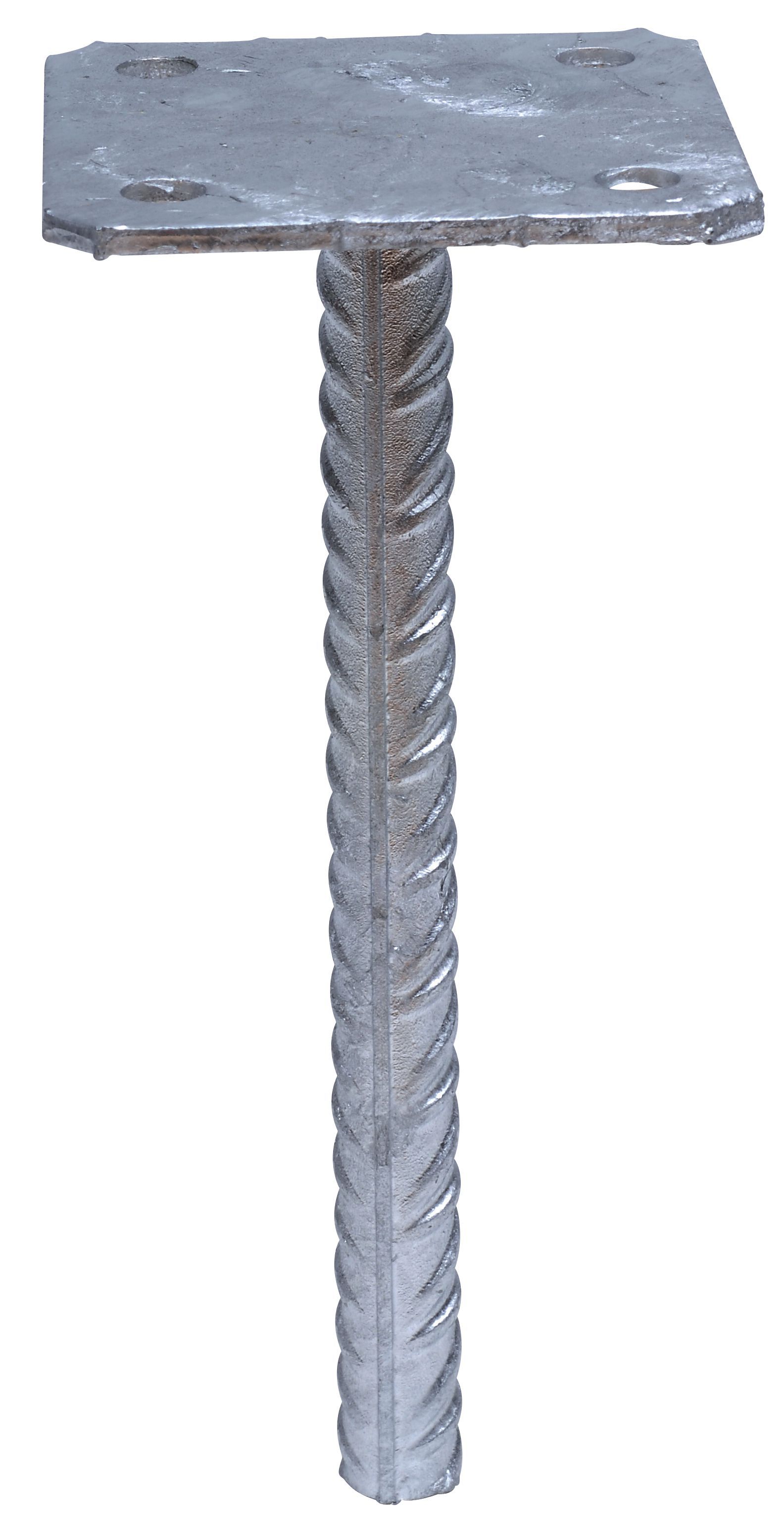

- PPSSP/ Pieds de poteau à sceller simple platine : utilisé pour ancrer et protéger un poteau du pourrissement.

visuel pied de poteau simple à sceller

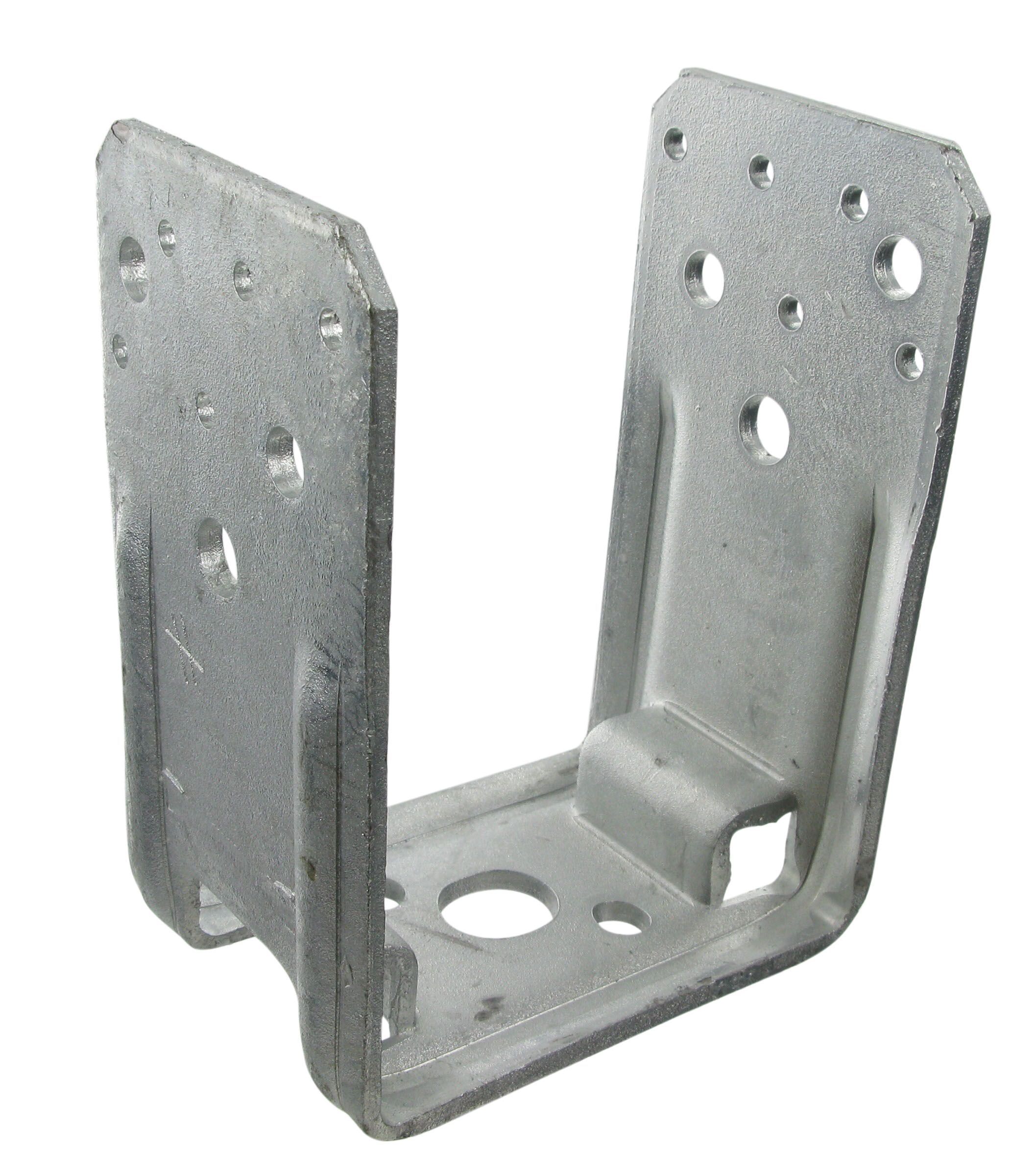

- EMBU / Embases de poteau en U : permettent la fixation de poteaux sur un support existant et assurent la protection du poteau des remontées d’humidité. Installation simple grâce à un perçage oblong en partie basse.

visuel embase pied de poteau

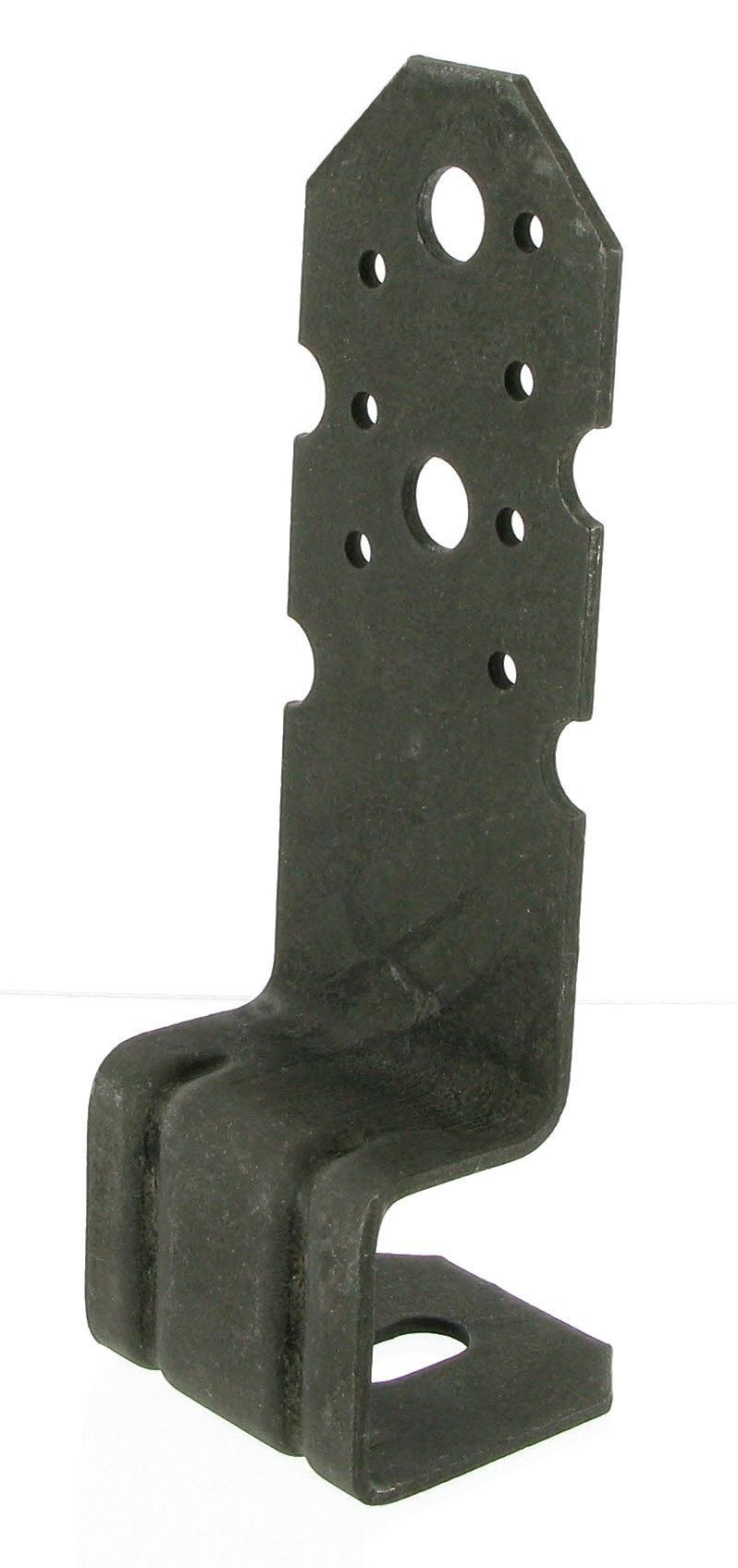

- PBP60/50 Pieds de poteau pergola : ce pied de poteau est préconisé pour la réalisation d’ouvrage de ty pergola. Il offre une grande polyvalence sur sa mise en œuvre. Il s’utilise par paire pour des sections de poteaux carrés de70 à 150 mm.

visuel pied de poteau pergola





Retrouvez l'ensemble de la gamme pieds de poteau Simpson Strong Tie sur le site Distriartisan.
